סדרת התקן הישראלי ת"י 2378 קובעת את הדרישות הטכניות לחיפוי חוץ מאבן טבעית. הסדרה מורכבת מ-6 חלקים, כאשר חלק 1 מגדיר דרישות כלליות ומהווה בסיס לכל שאר החלקים, וחלקים 2–6 עוסקים כל אחד בשיטת חיפוי שונה. מאמר זה סוקר את כלל שיטות החיפוי, דרישות הבידוד התרמי, ומציע כלי החלטה לבחירת השיטה המתאימה.
1. חלק 1 – דרישות כלליות
חלק 1 של ת"י 2378 מהווה את מסמך התשתית לסדרת התקנים, ודן בדרישות עבור האבן הטבעית לחיפוי ודרישות כלליות ממערכת החיפוי. התקן מפרט את התכונות והמידות הנדרשות מהאבן עצמה, לרבות עובי וסטיות מותרות במידות כגון ניצבות הצלעות. בנוסף, חלק זה מגדיר את הדרישות הכלליות לתכנון הנדסי ולתפקוד מערכת החיפוי, וקובע את הבדיקות שיש לבצע באתר טרם תחילת העבודה (למשל, הימצאות תוכניות עבודה מאושרות), ולכן מהווה בסיס מקדים שיש לעיין בו יחד עם שאר חלקי התקן המפרטים את שיטות הביצוע הספציפיות.
💡 חשוב: כל שיטות החיפוי חייבות לעמוד גם בדרישות חלק 1 של הסדרה, בנוסף לדרישות הספציפיות של החלק הרלוונטי.
2. חלק 2 – קיבוע רטוב
חלק 2קיבוע רטוב הוא השיטה הוותיקה והנפוצה ביותר בישראל. בשיטה זו מצמידים את האבן לקיר באמצעות מלט או בטון, ובנוסף מחברים אותה בעזרת אמצעים מכניים (כמו רשתות ו-ווים עשויים פלדת אל-חלד). שיטה זו מתחלקת לשתיים: שיטת "ההרכבה" לאבנים בעובי 20 עד 30 מ"מ בדר"כ, ושיטת "הבנייה" שבה בונים את האבנים נדבך על גבי נדבך ויוצקים בטון מאחוריהן. בשיטה זו עובי האבן הינו 40 מ"מ לכל הפחות, דרישה זו הינה דרישה מרשמית.

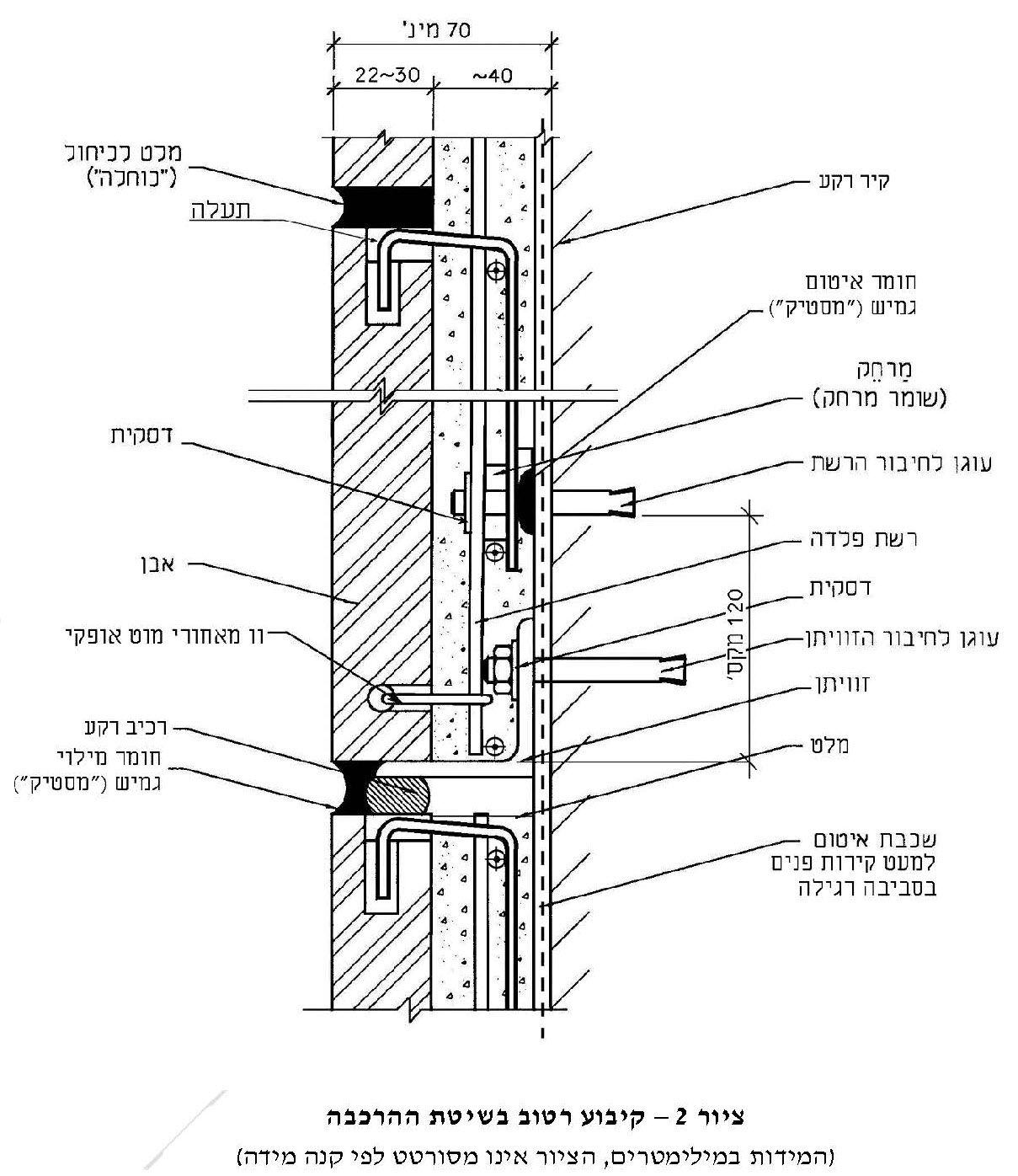

שיטת ההרכבה
האבן מודבקת לקיר הרקע באמצעות מלט המשמש גם כחומר למילוי החלל שבגב האבן. בנוסף, כל אבן מקובעת מכנית לקיר הרקע באמצעות ווים, המעוגנים לרשת פלדה שאף היא מחוברת לקיר הרקע באמצעות עוגנים.

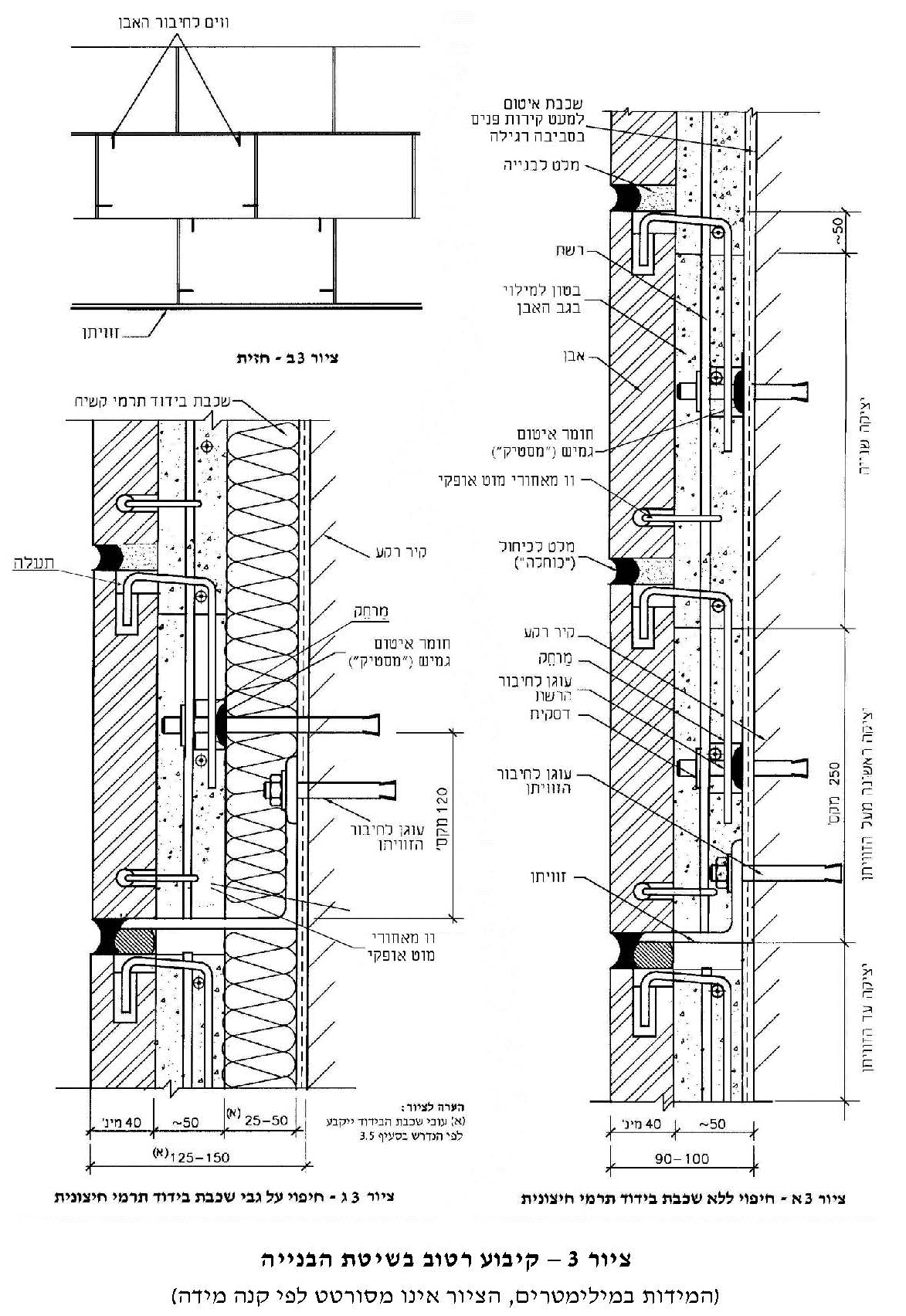

שיטת הבנייה
האבנים מורכבות שורה אחר שורה תוך יציקת בטון בגב שורת האבנים. כל אבן מקובעת מכנית לקיר הרקע באמצעות ווים, המעוגנים לרשת פלדה שאף היא מחוברת לקיר הרקע באמצעות עוגנים.

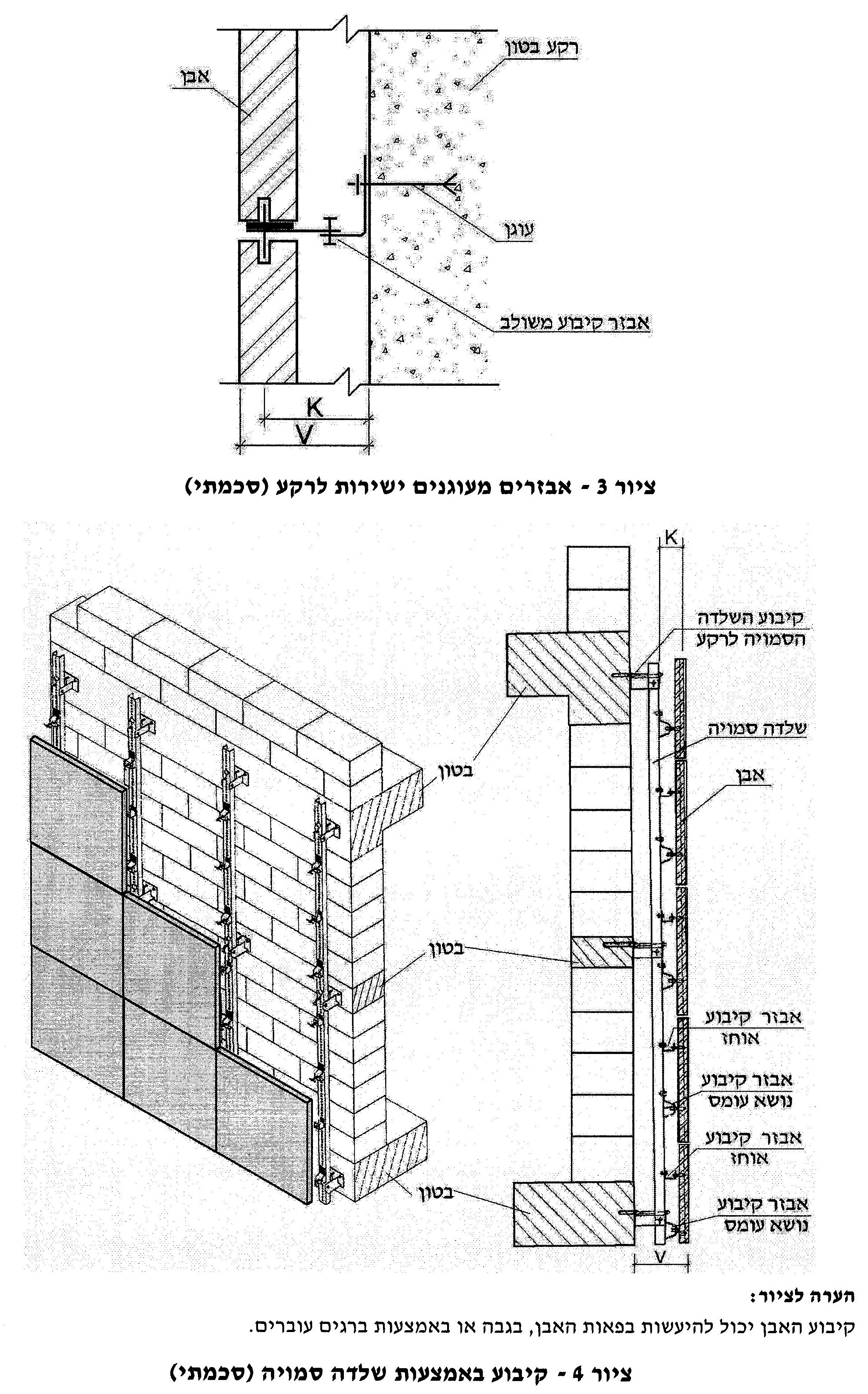

3. חלק 3 – קיבוע יבש (אבזרים מעוגנים לרקע)
חלק 3בשיטת הקיבוע היבש האבן מחוברת לרקע אך ורק באמצעות אבזרים מתכתיים העשויים פלב"מ ולעיתים בשילוב שלדה סמויה העשויה בדר"כ אלומיניום – ללא מילוי בחומרים רטובים (מלט, בטון). קיים מרווח אוויר בין האבן לרקע. עובי האבן הינו 30 או 40 מ"מ לכל הפחות בהתאם לסוג האבן.
אפקט הארובה – סירקולציה טבעית במרווח האוויר
המרווח האווירי שנוצר מהווה כלי אקלימי עוצמתי בזכות אפקט הארובה. תופעה תרמו-דינמית זו מתרחשת כאשר אוויר חם המצטבר בתוך מרווח החזית מתחמם, צפיפותו יורדת, והוא עולה באופן טבעי כלפי מעלה ומשתחרר דרך פתחי אוורור ייעודיים. תנועה זו שואבת פנימה אוויר קריר יותר מפתחי הכניסה התחתונים ויוצרת סירקולציה מתמדת. זרימת האוויר מפנה ביעילות חום כלוא בימי הקיץ הישראלי, מונעת לחלוטין עיבוי פנימי ואת היווצרותם של פטריות עובש ורטיבות בחורף, ומשפרת משמעותית את הבידוד התרמי ואת הנוחות בתוך המבנה.
4. חלק 4 – הדבקה בשילוב קיבוע מכני

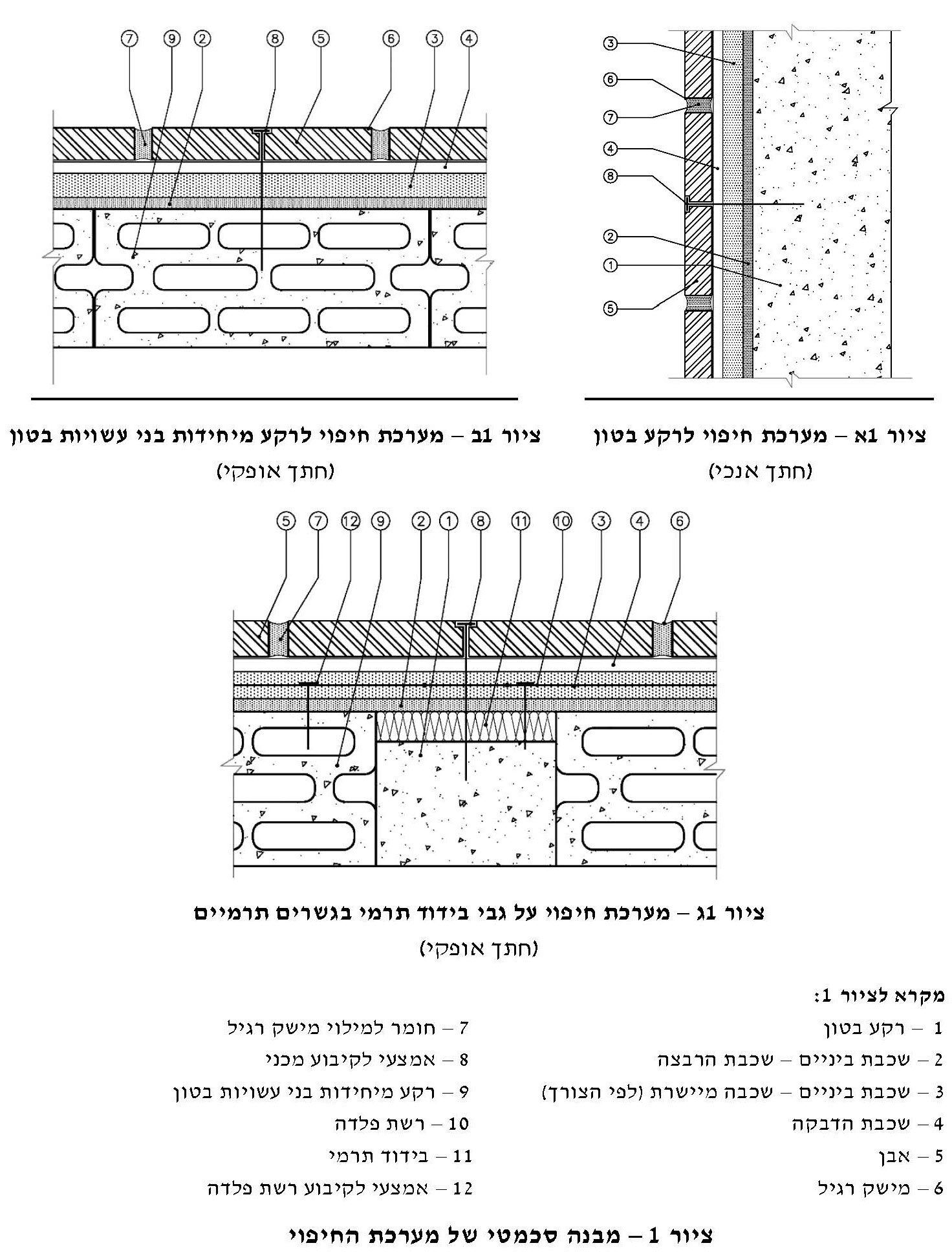

חלק 4בשיטה זו האבן מודבקת ישירות לקיר (או לשכבת טיח כשכבת ביניים) באמצעות דבקים מיוחדים, ובנוסף מאובטחת באמצעות ברגים עשויים פלב"מ 316. שיטה זו משמשת גם כשיטה משלימה לשיטת "ברנוביץ". עובי האבן הינו בין 20 ל-30 מ"מ. כאשר מותר שימוש בעובי 17 מ"מ לתיקון שיטת ברנוביץ.
5. חלק 5 – אלמנטים טרומיים ושיטות מתועשות באתר
חלק 5שיטה מהירה שבה מרכיבים את קיר הבטון והאבן כיחידה אחת. האבנים מונחות בתוך תבנית (טפסה) יחד עם ווים עשויים פלב"מ 316 ויוצקים את הבטון. התהליך יכול לקרות במפעל (קיר טרומי) או באתר הבנייה עצמו (שיטה מתועשת / "ברנוביץ"). עובי אבן סטנדרטי הינו בין 20 ל-22 מ"מ. כאשר אביזרי העיגון הם בגב האבן או שרוחב האבן אינו סטנדרטי אזי עובי האבן לא יפחת מ-30 מ"מ.

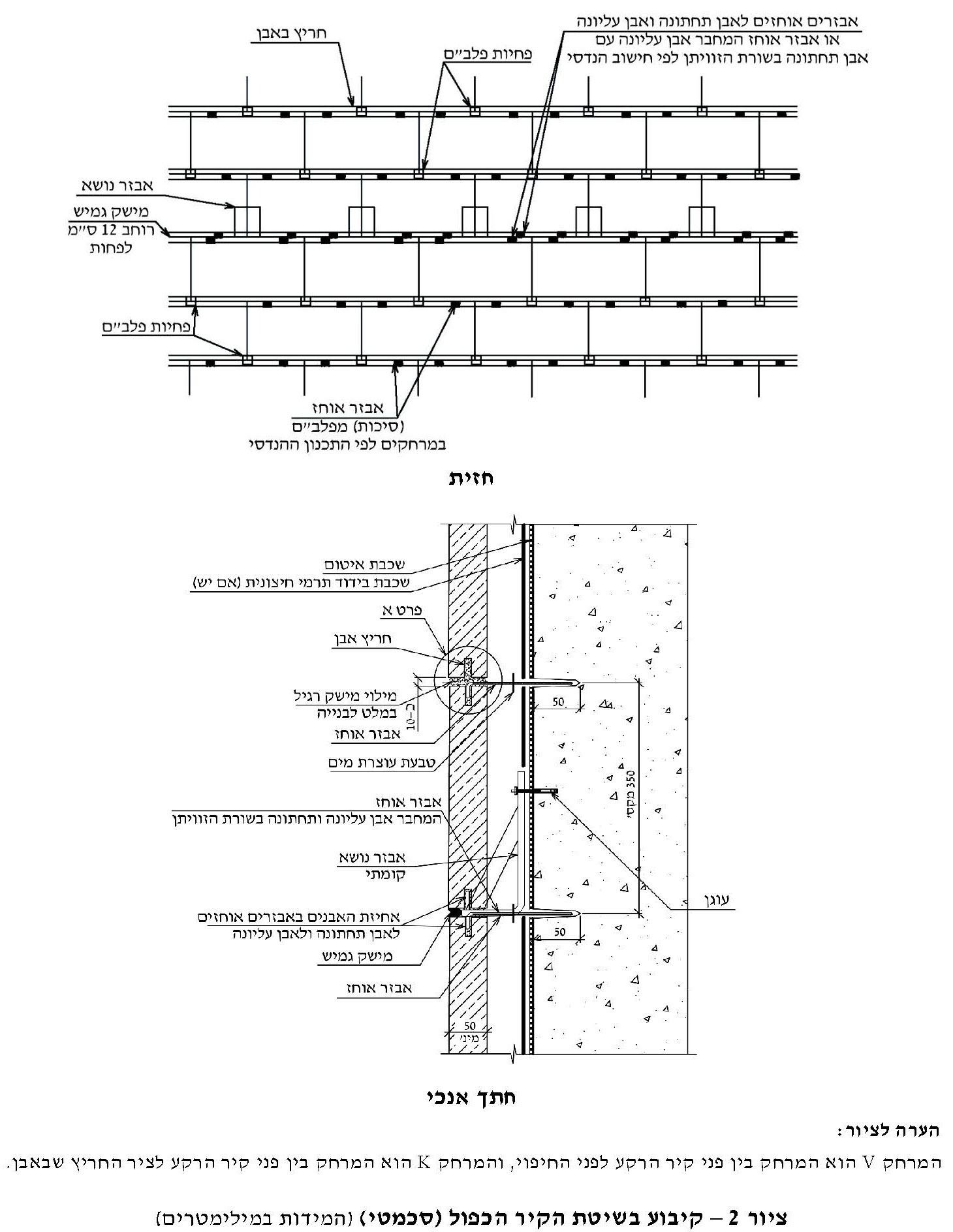

6. חלק 6 – שיטת הקיר הכפול
חלק 6בשיטה זו נבנה קיר חיפוי מאבן טבעית נדבך על גבי נדבך במרחק מקיר הרקע. אבן החיפוי מקובעת באמצעות אביזרי קיבוע עשויים פלב"מ, כאשר בין האבן לקיר נוצר חלל אוויר. עובי האבן הינו בין 47 ל-50 מ"מ.
💡 שים לב: שיטות המצריכות בידוד תרמי חיצוני הן: קיבוע יבש (חלק 3), קיר כפול (חלק 6), ורשת פלדה + בידוד לפי ת"י 6560. קיבוע רטוב (חלק 2) בשיטת הבנייה מגביל אפשרויות בידוד חיצוני, בדרך כלל.
7. בידוד תרמי – היכן להציב את הבידוד?
בהתאם לתקנות הבנייה הישראליות, נדרשת שכבת בידוד תרמית בקירות חוץ.
בידוד תרמי חיצוני
הבידוד מוצב מחוץ לקיר הרקע, בין הרקע לאבן. הפתרון האידיאלי מבחינה פיזיקלית – מונע עיבוי ותופעת "קור" בפינות.
בידוד תרמי פנימי
הבידוד מוצב מצד פנים קיר הרקע. פשוט יותר לביצוע, אך יוצר גשרים תרמיים בנקודות חיבור האבזרים. בידוד פנימי לא נחשב פתרון מיטבי – מקובל בתנאים מסויימים בליווי חישוב תרמי.
8. בדיקות ואישורים לפי התקן
ת"י 2378 מחייב בין היתר בדיקות מעבדה לטיב אבן לצורך אישור התאמה לסביבה ולחישוב ההנדסי:
- בדיקת חוזק כפיפה: עמידות לעומסי כפיפה תחילי ואחרי תהליך בליה
- בדיקת קיבוע: מבחן משיכה לאבזרי עיגון מתוך לוח האבן
- בדיקת ספיגות כוללת ונימית: עמידות האבן לחשיפה למים
⚠️ אזהרה: יש להתאים בדיקות מעבדה עבור כל פרויקט בנוסף לבדיקות מעבדה לכל שיטת חיפוי.
9. סיכום
סדרת ת"י 2378 מספקת מסגרת מקצועית לתכנון ולביצוע חיפוי חוץ מאבן טבעית. לכל שיטה דרישות ייחודיות בנושאי חוזק האבן, גיאומטריה, בידוד, רקע ואבזרי קיבוע.
- ✅ 5 שיטות חיפוי – כל שיטה מוגדרת בחלק נפרד עם דרישות ספציפיות
- ✅ בידוד תרמי חיצוני – מחייב קיבוע יבש, קיר כפול או אלמנטים טרומיים
- ✅ בדיקות התאמה – חובה לכל שיטת חיפוי
| חלק בתקן | שיטת חיפוי | עובי אבן נדרש |
|---|---|---|
| חלק 2 | קיבוע רטוב – שיטת ההרכבה | 20–30 מ"מ |
| חלק 2 | קיבוע רטוב – שיטת הבנייה | ≥40 מ"מ |
| חלק 3 | קיבוע יבש (אבזרים מכניים / שלדה סמויה) | ≥30 או ≥40 מ"מ (לפי סוג האבן) |
| חלק 4 | הדבקה בשילוב קיבוע מכני | 20–30 מ"מ (17 מ"מ לתיקון ברנוביץ) |
| חלק 5 | אלמנטים טרומיים ושיטות מתועשות באתר | 20–22 מ"מ (≥30 מ"מ במקרים מיוחדים) |
| חלק 6 | שיטת הקיר הכפול | 47–50 מ"מ |
